Автоматическая стационарная станция атмосферного мониторинга «СКАТ»
Назначение
Станция контроля атмосферного воздуха СКАТ представляет собой стационарный пост мониторинга и предназначена для измерения концентрации загрязняющих веществ в атмосферном воздухе, контроля метеопараметров и отбора газовых проб. Изготавливается на базе стационарного павильона или специализированного термошкафа.
Станция включает в себя экологический модуль, систему жизнеобеспечения, станцию СКАТ и дополнительное аналитическое оборудование. Для заказчика могут быть предложены различные варианты исполнения.
Станция контроля атмосферного воздуха выполняет следующие функции:
- автоматическое измерение концентраций анализируемых компонентов;
- сбор, обработка и хранение результатов измерений;
- представление результатов в различных форматах;
- передача данных в центр обработки информации;
|
Диапазон температуры окружающего воздуха |
минус 50…+50 °С |
|
Диапазон относительной влажности окружающего воздуха |
до 95% при 25 °С (без конденсации влаги) |
|
Диапазон атмосферного давления |
84–106,7 кПа (630×800 мм рт. ст) |
|
Измерительный канал (определяемый компонент) |
Диапазон измерений, мг/м3 |
Абсолютной, ∆, мг/м3 |
Предел допускаемой основной погрешности |
Модель анализатора |
|
|
Приведенной, γ, % |
Относительной, δ, % |
||||
|
O3 |
0–0,03 0,03–0,5 |
|
±20 — |
— ±20 |
«3.02П-А» |
|
0–0,1 св.0,1–1,0 св. 1,0–10,0 |
±0,02 ±(0,014+0,06Сх) — |
|
— — ±7 |
«Ф-105» |
|
|
SO2 |
0–0,05 0,05–2,0 |
|
±25 — |
— ±25 |
«С-310A» «СВ-320А-1» |
|
0–0,05 0,05–5,0 |
±0,01 — |
|
— ±20 |
«С-105М» |
|
|
NO |
0–0,08 0,08–1,0 |
|
±25 — |
— ±25 |
«Р-310A» «Н-320А» |
|
0-0,04 0,04-4,0 |
|
±20 — |
— ±20 |
«Р-105» «Н-105» |
|
|
NO2 |
0–0,08 0,08–1,0 |
|
±25 − |
— ±25 |
«Р-310A» «Н-320А» «Р-310А-1» |
|
0-0,04 0,04-4,0 |
|
±20 — |
— ±20 |
«Р-105» «Н-105» |
|
|
CO |
0–3 3–50 |
|
±20 — |
— ±20 |
«К-100» |
|
CO2 |
0–550 550–3700 |
±110 |
|
— ±20 |
«Оптогаз-500.4С» |
|
H2S |
0–0,008 0,008–0,2 |
|
±25 — |
— ±25 |
«СВ-320А-1» |
|
0–0,008 0,008–0,2 0,2–1,0 |
|
±25 – – |
– ±25 ±25 |
«С-105СВ» |
|
|
NH3 |
0–0,2 0,2–1,0 |
|
±25 — |
— ±25 |
«Н-320» «Н-320А» |
|
0-0,04 0,04-2 |
|
±20 – |
– ±25 |
«Н-105» |
|
|
Сумма углеводородов (CH) |
0 – 5 5 – 100 |
±1 — |
|
— ±20 |
«Гамма-ЕТ» |
|
CH4 |
|||||
|
Сумма углеводородов за вычетом метана (HCH) |
|||||
|
Взвешенные частицы (PM 1.0, PM 2.5, PM 10.0, Общая пыль) |
0,01 – 150 |
|
– |
±20 |
Анализатор пыли «DustTrak 853» |
Долгосрочный экологический мониторинг
Устанавливается в населённых пунктах, промышленных зонах, санитарно-защитных и природоохранных территориях для постоянного контроля качества атмосферного воздуха.
Мониторинг на предприятиях
Используется для оценки уровня выбросов загрязняющих веществ и контроля соблюдения экологических нормативов на промышленных объектах.
Государственная система наблюдений
Включается в состав региональных и федеральных сетей мониторинга окружающей среды, обеспечивая непрерывный поток данных в центры обработки информации.
Научно-исследовательские цели
Применяется в стационарных научных проектах для наблюдения за изменениями в атмосфере, изучения влияния климатических и антропогенных факторов.
Контроль в районах с неблагоприятной экологической обстановкой
Размещается в зонах, подверженных частому загрязнению воздуха (например, рядом с крупными автотрассами, ТЭЦ, химическими заводами и т.д.).
В состав станции может входить:
- Экологический модуль с утвержденным проектом энергоснабжения;
- система жизнеобеспечения и защиты (источник бесперебойного питания, кондиционер, отопитель, охранная сигнализация и т.п.); Система проботбора (зонды пробоотборные серии ПЗ ВЗ «ПРОБА», трубки соединительные);

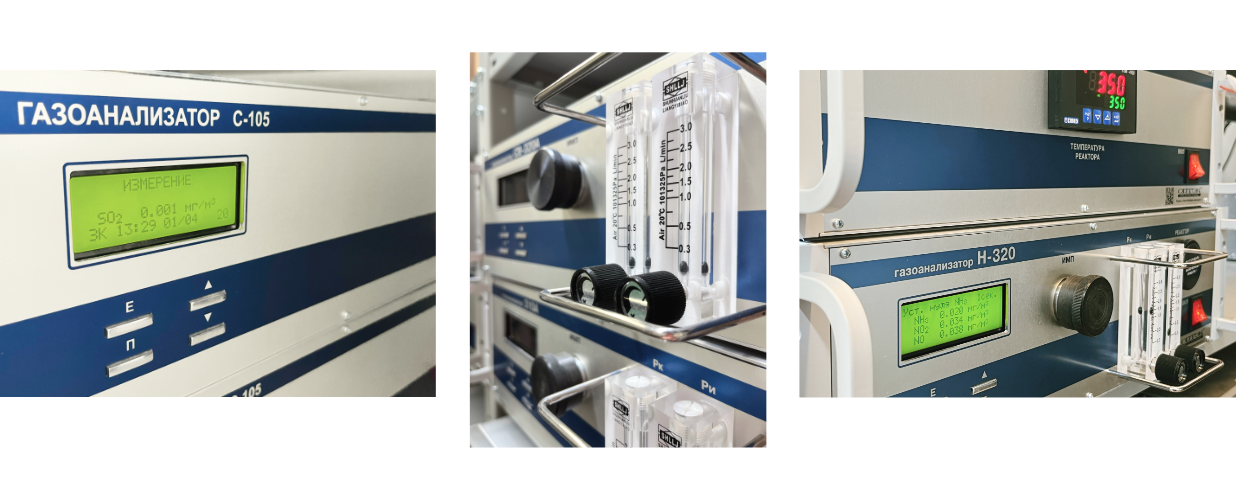

- Станция контроля атмосферного воздуха СКАТ включающий в себя измерительные приборы (газоанализаторы), программно-аппаратный комплекс ПАК 8816 и другое сопутствующее ему оборудование.
- Дополнительное оборудование (GSM -роутер для передачи данных, автоматическая измерительная метеорологическая система и т.п.).
Число измерительных каналов комплекса СКАТ определяется при заказе станции контроля атмосферного воздуха. В процессе эксплуатации станции, заказчик может увеличивать число измерительных каналов (по согласованию с предприятием-изготовителем измерительного комплекса) и доукомплектовывать станцию иным оборудованием, не ухудшающим технические и метрологические характеристики.
Электропитание оборудования станции осуществляется от внешней сети переменного однофазного тока напряжением 230 ± 23В и частотой (50 ± 1) Гц. Оборудование станции позволяет проводить регламентные работы с интервалами не менее 10 дней.
Измерительный комплекс СКАТ проходит поверку в органах Федерального агентства по техническому регулированию и метрологии.
Положительный опыт эксплуатации большого количества автоматических передвижных станций контроля атмосферного воздуха свидетельствует об их высокой надежности, позволяющей получать непрерывные ряды данных с высоким уровнем достоверности, что обусловлено применением автоматических газоанализаторов и программно-аппаратного комплекса ПАК 8816
Средняя наработка на отказ, не менее 10 000 часов. Средний срок службы станции, не менее: 8 лет (без учета замены датчиков, встроенных источников микропотока и других расходных материалов).
У Вас всегда есть возможность посмотреть на работу станции СКАТ в прямом эфире
